Yokogawa FA-M3 소개

Yokogawa FA-M3

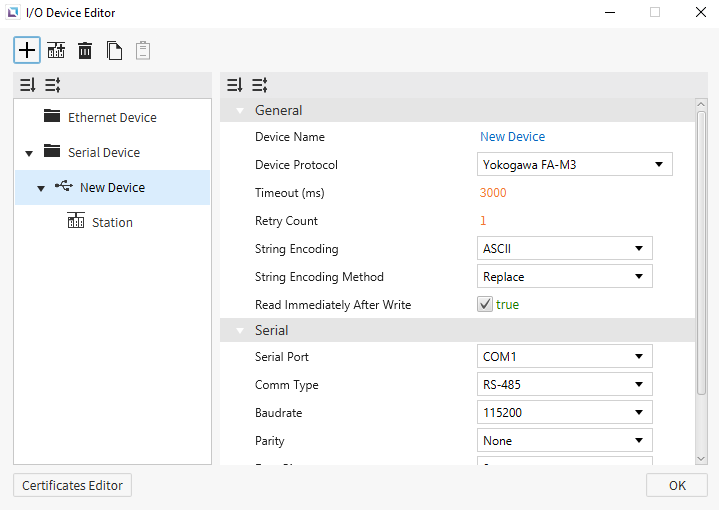

Canvas는 Yokogawa FA-M3를 지원하여 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 이 프로토콜을 선택해도 추가 설정은 나타나지 않습니다.

X, Y 디바이스 주소 지정 형식: {Symbol}{1 Digit for Rack Number}{2 Digits for Slot Number}{2 Digits for Bit Number}
- Rack Number 범위: 0 ~ 7
- Slot Number 범위: 0 ~ 12
- Bit Number 범위: 0 ~ 63
- 예: 메모리 영역이 X이고, Rack Number가 1, Slot Number가 3, Bit Number가 45인 경우: X10345
L 디바이스 주소 지정 형식: {Symbol}{1 Digit for Rack Number}{4 Digits for Memory Address}
- Rack Number 범위: 0 ~ 7
- Memory Address 범위: 0 ~ 1,023
- 예: 메모리 영역이 L이고, Rack Number가 3, Memory Address가 45인 경우: L30045

메모리 영역	기호	디지털	아날로그	주소 표기법	액세스
입력 릴레이	X	X00201 - X71649	X00201 - X71664	10진수	R
출력 릴레이	Y	Y00201 - Y71649	Y00201 - Y71664	10진수	R/W
내부 릴레이	I	I0001 - I4081	I0001 - I4096	10진수	R/W
공유 릴레이	E	E0001 - E2033	E0001 - E2048	10진수	R/W
링크 릴레이	L	L00001 - L71008	L00001 - L71023	10진수	R/W
특수 릴레이	M	M001 - M497	M001 - M512	10진수	R/W
데이터 레지스터	D	-	D0001 - D5120	10진수	R/W
공유 레지스터	R	-	R0001 - R1024	10진수	R/W
인덱스 레지스터	V	-	V01 - V16	10진수	R/W
파일 레지스터	B	-	-	-	-
링크 레지스터	W	-	W0001 - W1024	10진수	R/W
특수 레지스터	Z	-	Z001 - Z256	10진수	R/W
타이머 - 릴레이	TU	TU001 - TU256	-	10진수	R/W
타이머 - 현재값	TP	-	TP001 - TP256	10진수	R
타이머 - 현재값	TI	-	TI001 - TI256	10진수	R
타이머 - 현재값	TS	-	TS001 - TS256	10진수	R/W
카운터 - 릴레이	CU	CU001 - CU256	-	10진수	R/W
카운터 - 현재값	CP	-	CP001 - CP256	10진수	R
카운터 - 현재값	CI	-	CI001 - CI256	10진수	R
카운터 - 현재값	CS	-	CS001 - CS256	10진수	R/W
