버전: v5.x.y

시리얼 디바이스

통신 케이블 배선​

Xpanel 시리얼 포트 배선에 대해서는 아래 표를 참조하십시오:

RS-232C 포트의 경우, Xpanel은 표준 DB9 RS-232C 핀 배열을 제공합니다.

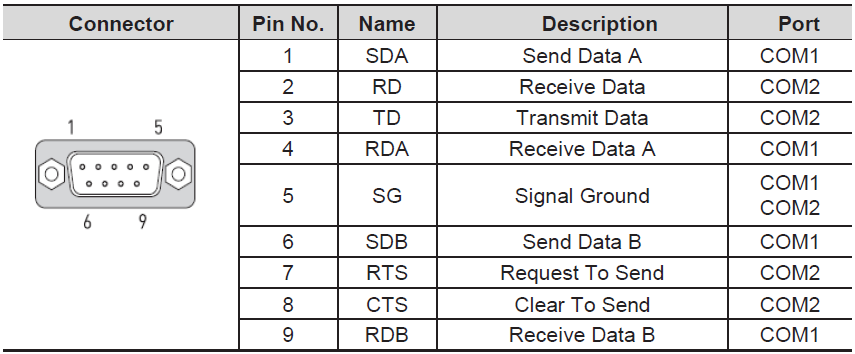

eXT04+ & nXT07​

  • 아래 시리얼 포트는 다음 Xpanel 모델에 적용됩니다:
    • eXT04
    • eXT07
    • nXT07

  • RS-422/485에는 COM1을 사용합니다
  • RS-232C에는 COM2를 사용합니다

eXT10+ and eXT2​

  • 아래 시리얼 포트는 다음 Xpanel 모델에 적용됩니다:
    • eXT10
    • eXT12
    • eXT15
    • eXT2-07
    • eXT2-10
    • eXT2-12
    • eXT2-15

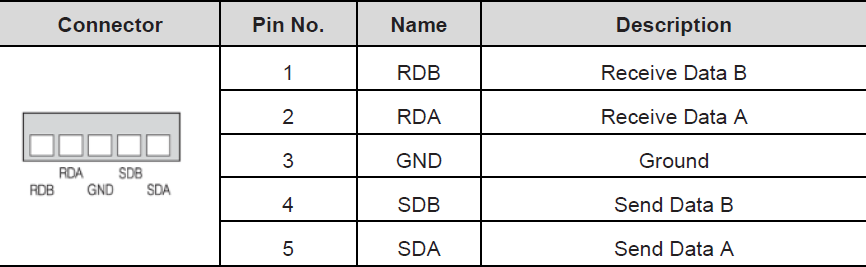

COM1​

  • RS-422/485에는 COM1을 사용합니다

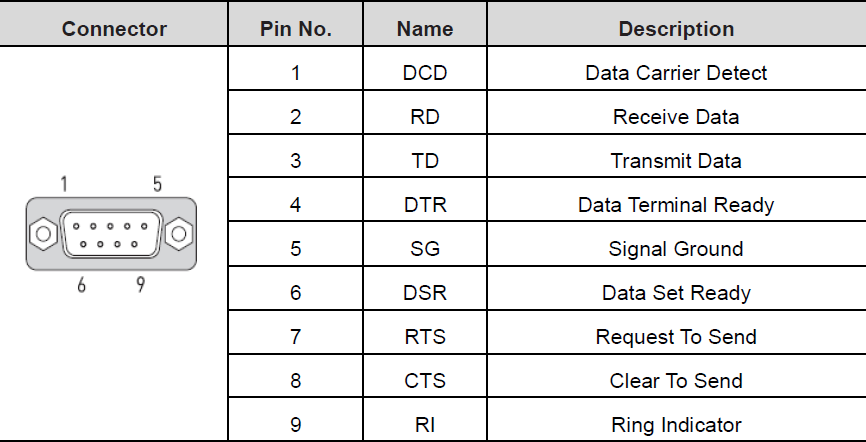

COM2​

  • RS-232C에는 COM2를 사용합니다

COM3​

  • RS-232C에는 COM3을 사용합니다

지원되는 드라이버​

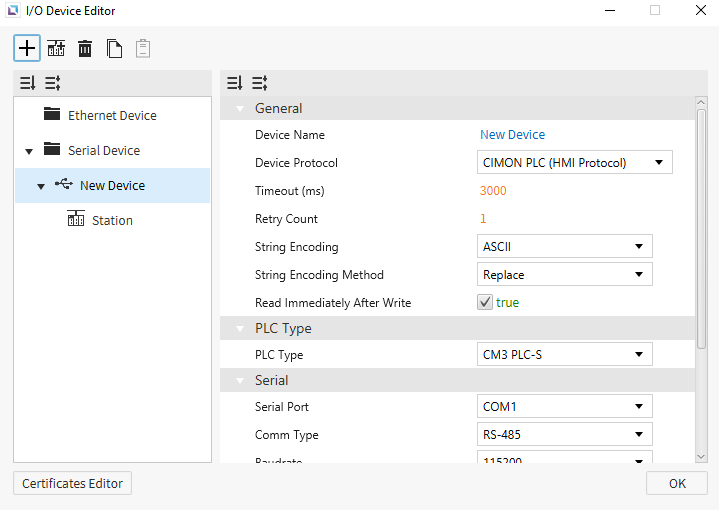

시리얼 디바이스는 다른 디바이스와의 연결이 시리얼 케이블을 통해 이루어질 때 사용됩니다. 사용자는 연결하려는 디바이스의 Serial Port, Comm Type, Baudrate를 입력해야 합니다. 사용자는 String Encoding과 String Encoding Method도 선택할 수 있습니다. Timeout 시간, Retry Count, Transmission Delay와 같은 설정도 변경할 수 있습니다. 사용자는 디바이스의 이름과 통신 프로토콜도 변경할 수 있습니다.
