Panasonic FP7 소개
Panasonic FP7

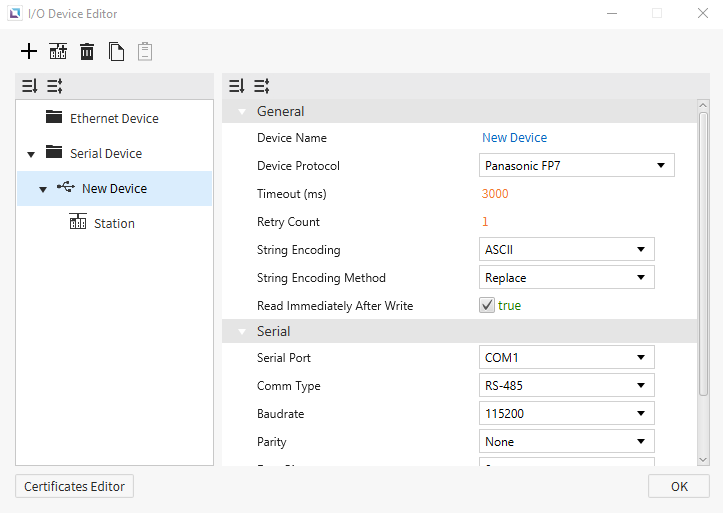

Canvas는 Panasonic FP7을 지원하여 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 이 프로토콜을 선택해도 추가 설정은 나타나지 않습니다.
메모리 영역 및 범위
| 메모리 영역 | 기호 | 디지털 | 아날로그 | 주소 표기법 | 액세스 |
|---|---|---|---|---|---|
| 외부 입력 릴레이 | X | X000.0 - X511.F | X000 - X511 | 10진수 16진수 | R/W |
| 외부 출력 릴레이 | Y | Y000.0 - Y511.F | Y000 - Y511 | 10진수 16진수 | R/W |
| 내부 릴레이 | R | R0000.0 - R2047.F | R0000 - R2047 | 10진수 16진수 | R/W |
| 링크 릴레이 | L | L0000.0 - L1023.F | L0000 - L1023 | 10진수 16진수 | R/W |
| 데이터 레지스터 | DT | DT000000.0 - DT999423.F | DT000000 - DT999423 | 10진수 16진수 | R/W |
| 링크 레지스터 | LD | LD00000.0 - LD16383.F | LD00000 - LD16383 | 10진수 16진수 | R/W |
| 타이머 - 설정값 레지스터 | TS | - | TS0000 - TS4095 | 10진수 16진수 | R/W |
| 타이머 - 경과값 레지스터 | TE | - | TE0000 - TE4095 | 10진수 16진수 | R/W |
| 카운터 - 설정값 레지스터 | CS | - | CS0000 - CS1023 | 10진수 16진수 | R/W |
| 카운터 - 경과값 레지스터 | CE | - | CE0000 - CE1023 | 10진수 16진수 | R/W |
| 타이머 - 접점 | T | T0000 - T4095 | - | 10진수 | R |
| 카운터 - 접점 | C | C0000 - C1023 | - | 10진수 | R |
| 펄스 릴레이 | P | P000 - P255 | - | 10진수 | R |
| 오류 경보 릴레이 | E | E0000 - E4095 | - | 10진수 | R |
| 인덱스 레지스터 | I | - | I00 - I14 | 10진수 | R/W |
| 유닛 메모리 | UM | UM000000.0 - UM524287.F | UM000000 - UM524287 | 10진수 16진수 | R/W |
| 직접 입력 | IN | - | IN00 - IN62 | 10진수 | R/W |
| 직접 출력 | OT | OT00.0 - OT62.F | OT00 - OT62 | 10진수 16진수 | R/W |
| 시스템 릴레이 | SR | - | SR0000 - SR0223 | 10진수 | R |
| 시스템 데이터 | SD | - | SD000 - SD255 | 10진수 | R |
