Modbus RTU 소개
Modbus RTU

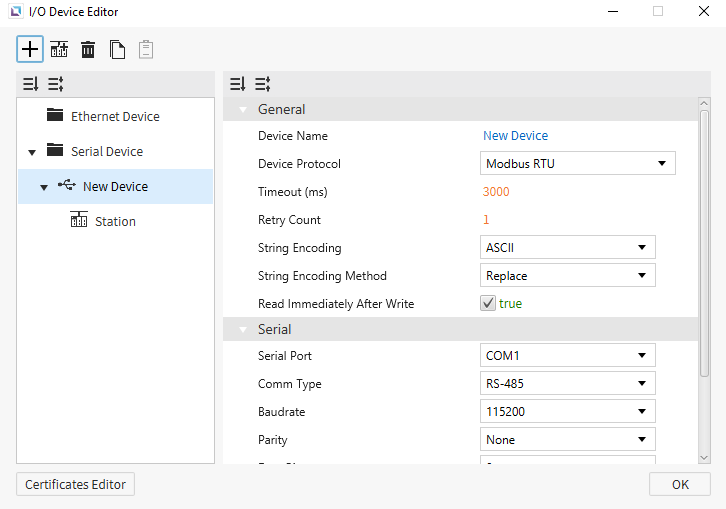

Canvas는 Modbus RTU를 지원하여 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 사용자는 Read Block Tolerance를 변경할 수 있습니다.
형식
- 일반 형식: {Memory Area Symbol}{Address Number}
Memory Area Symbol: 아래 표를 참조하십시오. 이 구성 요소는 필수입니다.- Coil 메모리 영역의 경우,
Memory Area Symbol0의 앞자리 0은 생략할 수 없습니다.
- Coil 메모리 영역의 경우,
Address Number: 접근할 메모리 영역의 인덱스이며, 10진수로 표시됩니다.- 앞자리 0은 필요하지 않습니다(예: 00025는 25와 동일합니다).
메모리 영역 및 범위
| 메모리 영역 | 기호 | 디지털 태그 | 아날로그 태그 | 액세스 |
|---|---|---|---|---|
| 코일 | 0 | 000001 - 029999 | - | R/W |
| 입력 | 1 | 100001 - 129999 | - | R |
| 입력 레지스터 | 3 | - | 300001 - 329999 | R |
| 홀딩 레지스터 | 4 | - | 400001 - 429999 | R/W |
통신 케이블 배선
| 모델 | 이미지 |
|---|---|
| Xpanel COM1/COM2 RS-232C |  |
| Xpanel COM1 RS-422/485 |  |

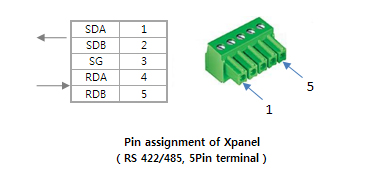

위 그림은 Xpanel의 RS-232C 및 RS-422/485 포트를 보여줍니다. 신호에 대한 설명은 디바이스 설명서를 참조하십시오.

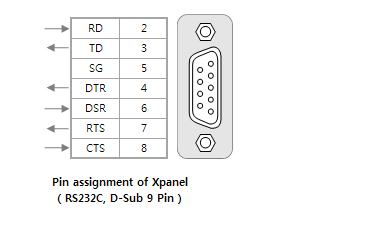

RS-232C 포트의 경우, Xpanel은 표준 DB9 RS-232C 핀 배열을 제공합니다. 일반적으로 일반 Modbus 디바이스와 통신하려면 RD, TD, SG 핀이면 충분합니다.
