한림 로더 소개
한림 로더

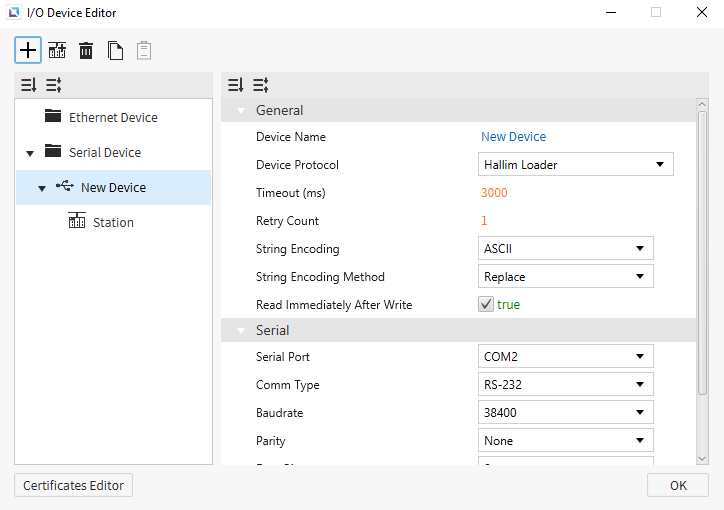

Canvas는 한림 로더를 지원하여 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 이 프로토콜을 선택해도 추가 설정은 나타나지 않습니다.
형식
- 일반 형식: {Device Name}{Address Number}
Device Name: 사용 중인 메모리 영역의 기호입니다.Address Number: 요청되는 메모리 주소의 인덱스이며, 10진수로 표시됩니다.
- X, Y, M, L, K, F 영역 형식: {Device Name}{Address Number}{Bit Number}
- 일부 메모리 영역은 아날로그 태그 또는 디지털 태그로 액세스할 수 있습니다.
Device Name: 사용 중인 메모리 영역의 기호입니다.Address Number: 요청되는 메모리 주소의 인덱스이며, 10진수로 표시됩니다.Bit Number: 요청되는 비트이며, 16진수로 표시됩니다.- 아날로그 태그의 경우
Bit Number는 항상 0이어야 합니다.
- 아날로그 태그의 경우
메모리 영역 및 범위
| 메모리 영역 | 기호 | 디지털 | 아날로그 | 액세스 |
|---|---|---|---|---|
| 외부 입력 | X | X000.0 - X511.F | X0000 - X5110 | R |
| 외부 출력 | Y | Y000.0 - Y511.F | Y0000 - Y5110 | R/W |
| 내부 릴레이 | M | M000.0 - M999.F | M0000 - M9990 | R/W |
| 내부 릴레이 | L | L000.0 - L999.F | L0000 - L9990 | R/W |
| 래치(비휘발성) 릴레이 | K | K000.0 - K999.F | K0000 - K9990 | R/W |
| 플래그 | F | F000.0 - F127.F | F0000 - F1270 | R |
| 타이머 - 출력 | T | T0000 - T4095 | - | R/W |
| 타이머 - 현재값 | TC | - | TC0000 - TC4095 | R/W |
| 타이머 - 설정값 | TS | - | TS0000 - TS4095 | R/W |
| 카운터 - 출력 | C | C0000 - C4095 | - | R/W |
| 카운터 - 현재값 | CC | - | CC0000 - CC4095 | R/W |
| 카운터 - 설정값 | CS | - | CS0000 - CS4095 | R/W |
| 스텝 컨트롤러 | S | - | S00 - S99 | R/W |
| 데이터 메모리 | D | D00000.0 - D31999.F | D00000 - D31999 | R/W |
