DNP3 Serial 소개

DNP3 Serial

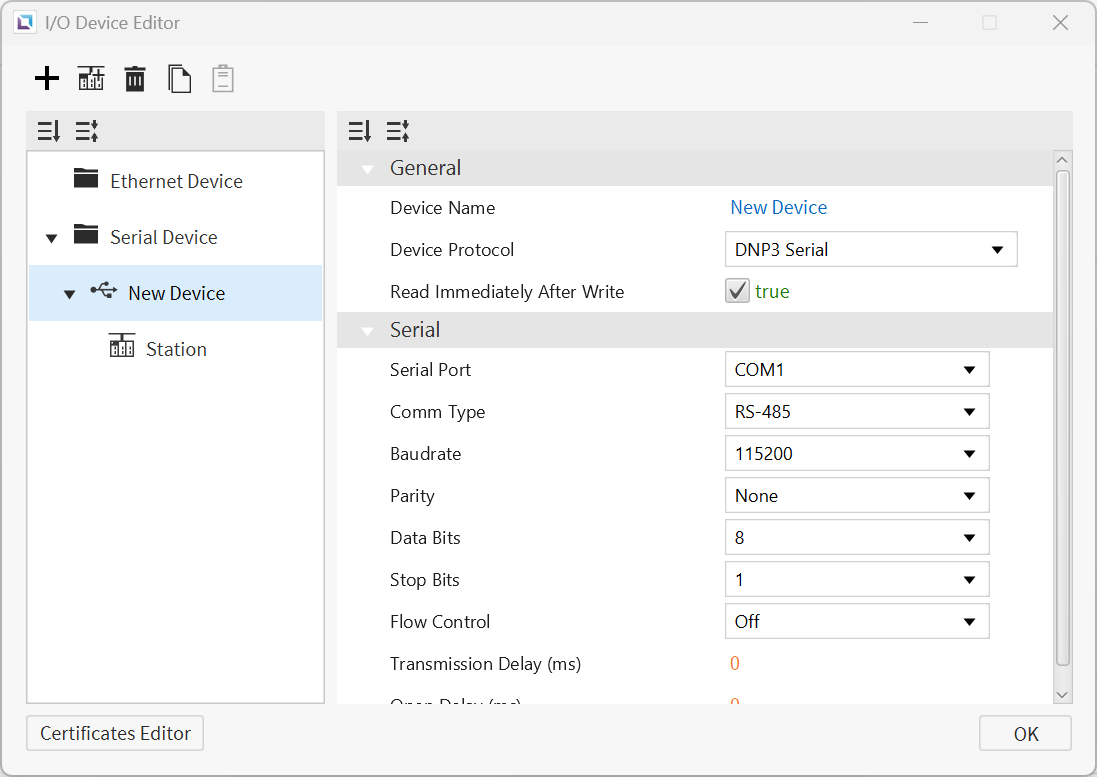

Canvas는 DNP3 Serial을 지원하여 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 사용자는 Open Delay를 구성할 수 있습니다.

형식

그룹	변형	디지털	아날로그	주소 표기법	액세스
1: 바이너리 입력	0: 기본 변형 1: 패킷 형식 2: 플래그 포함	1.{0, 1, 2}.{0-65535}.{Value, Explicit}	1.{0, 1 ,2}.{0-65535}.{Flags, Timestamp}	10진수	R
3: 더블 바이너리 입력	0: 기본 변형 1: 패킷 형식 2: 플래그 포함	-	3.{0, 1, 2}.{0-65535}.{Value, Explicit, Flags, Timestamp}	10진수	R
10: 바이너리 출력	0: 기본 변형 1: 패킷 형식 2: 출력 상태 플래그 포함	10.{0, 1, 2}.{0-65535}.{Value, Explicit}	10.{0, 1, 2}.{0-65535}.{Flags, Timestamp}	10진수	R/W(Value, Explicit)
20: 카운터	0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 5: 32비트, 플래그 미포함 6: 16비트, 플래그 미포함	-	20.{0, 1, 2, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp}	10진수	R
21: 프리즈 카운터	0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 5: 32비트, 플래그+시간 포함 6: 16비트, 플래그+시간 포함 9: 32비트, 플래그 미포함 10: 16비트, 플래그 미포함	-	21.{0, 1, 2, 5, 6, 9, 10}.{0-65535}.{Value, Explicit, Flags, Timestamp}	10진수	R
30: 아날로그 입력	0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 3: 32비트, 플래그 미포함 4: 16비트, 플래그 미포함 5: 단정밀도, 플래그 포함 6: 배정밀도, 플래그 포함	-	30.{0, 1, 2, 3, 4, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp}	10진수	R
40: 아날로그 출력	0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 3: 단정밀도, 플래그 포함 4: 배정밀도, 플래그 포함	-	40.{0, 1, 2, 3, 4}.{0-65535}.{Value, Explicit, Flags, Timestamp}	10진수	R/W(Value, Explicit)
