Omron FINS 소개

Omron FINS

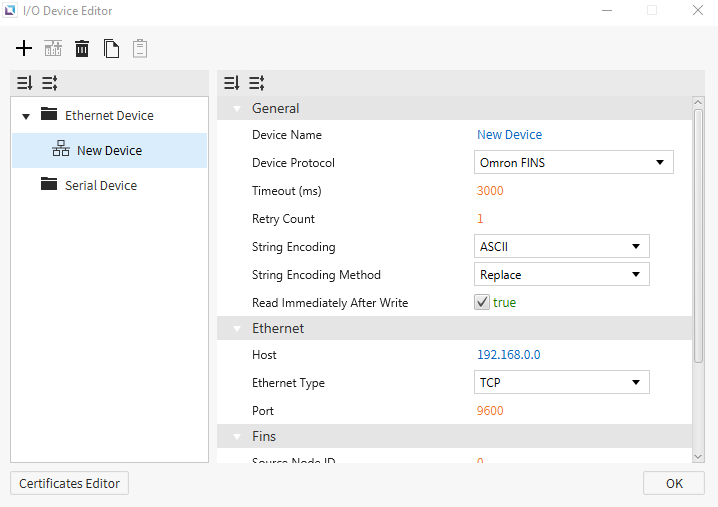

Canvas는 Omron FINS를 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용하려면 Fins를 설정해야 합니다. Omron FINS를 올바르게 설정하려면 Source Node, Source Network, Destination Network, Destination Node, Destination Unit의 ID를 지정해야 합니다.

• 일반 형식: {Symbol}{Starting Address}
  • Symbol: 아래 표를 참조하십시오.
    • 이 드라이버는 Counter 및 Timer 메모리 영역에 대해 일부 비표준 기호를 사용합니다.
  • Starting Address: 10진수로 표시됩니다. 앞자리 0을 사용하지 않습니다.
• 확장 데이터 표기법: E{Bank Number}_{Starting Address}
  • Bank Number: 16진수로 표시됩니다.
    • 예: Bank 11(0xB)의 Starting Address 149를 가진 WORD 기반 태그: EB_00149.
  • Starting Address: 10진수로 표시됩니다. 앞자리 0을 사용하지 않습니다.

CS1 & CJ1

메모리 영역 및 범위

메모리 영역	기호	비트 주소	WORD 주소	액세스
보조 릴레이	A	A000.00 - A447.15	A000 - A447	R
		A448.00 - A959.15	A448 - A959	R/W
공통 I/O	CIO	CIO0000.00 - CIO6143.15	CIO0000 - CIO6143	R/W
카운터 설정값	CV	-	CV0000 - CV4095	R/W
카운터 상태	CC	CC0000 - CC4095	-	R/W
데이터 메모리	D	D00000.00 - D32767.15	D00000 - D32767	R/W
확장 데이터 메모리	E	E0_00000.00 - EC_32767.15	E0_00000 - EC_32767	R/W
홀딩 릴레이	H	H0000.00 - H1535.15	H0000 - H1535	R/W
인덱스 레지스터	IR	-	IR00 - IR15	R/W
타이머 설정값	TV	-	TV0000 - TV4095	R/W
타이머 상태	TC	TC0000 - TC4095	-	R/W
워킹 릴레이	W	W000.00 - W511.15	W000 - W511	R/W

CJ2

메모리 영역 및 범위

메모리 영역	기호	비트 주소	WORD 주소	액세스
보조 릴레이	A	A000.00 - A447.15	A000 - A447	R
		A0448.00 - A1471.15	A0448 - A1471	R/W
		A10000.00 - A11535.15	A10000 - A11535	R
공통 I/O	CIO	CIO0000.00 - CIO6143.15	CIO0000 - CIO6143	R/W
카운터 설정값	CV	-	CV0000 - CV4095	R/W
카운터 상태	CC	CC0000 - CC4095	-	R/W
데이터 메모리	D	D00000.00 - D32767.15	D00000 - D32767	R/W
확장 데이터 메모리	E	E0_00000.00 - EF_32767.15	E0_00000 - EF_32767	R/W
홀딩 릴레이	H	H0000.00 - H1535.15	H0000 - H1535	R/W
인덱스 레지스터	IR	-	IR00 - IR15	R/W
타이머 설정값	TV	-	TV0000 - TV4095	R/W
타이머 상태	TC	TC0000 - TC4095	-	R/W
워킹 릴레이	W	W000.00 - W511.15	W000 - W511	R/W
