LSIS FEnet 소개

LSIS FEnet

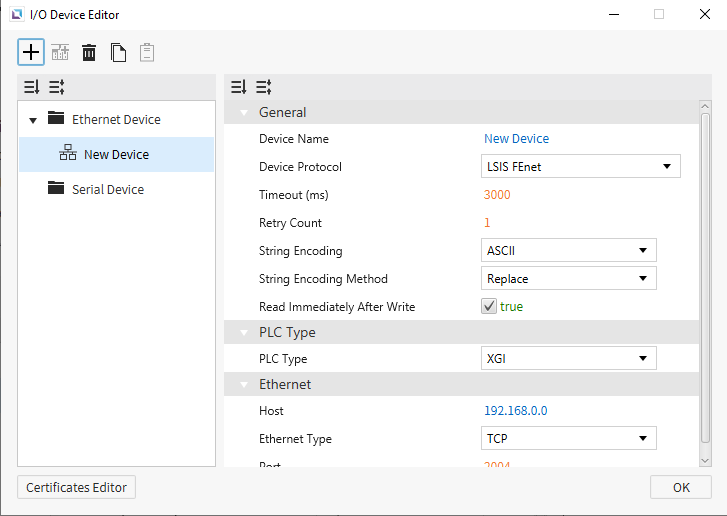

Canvas는 LSIS FEnet을 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용자는 특정 구성에 맞게 설정 내에서 LSIS PLC Type을 선택할 수 있습니다.

XGI

형식

• 일반 형식: %[Device Name][Data Type][Address Number]

  • Data Type	기호	비트 수
    BIT	X	1
    BYTE	B	8
    WORD	W	16
    DWORD	D	32
    QWORD	L	64

    • 이는 I/Q 및 U 디바이스 형식에도 동일하게 적용됩니다.
  • Address Number: 지정된 데이터 타입으로 표시됩니다.
    • 예: B를 사용하는 경우, Address Number 5는 메모리 영역에서 6^번째 바이트를 나타냅니다(0부터 시작하는 인덱스).
    • 예: L을 사용하는 경우, Address Number 16은 메모리 영역에서 17^번째 QWORD를 나타냅니다(0부터 시작하는 인덱스).
    • 예: 주소 %MB016은 M 메모리 영역의 17^번째 바이트를 나타냅니다. 동일한 시작 주소는 %MX128, %MW008, %MD004, %ML002를 사용해서도 가리킬 수 있습니다.
      • 게이트웨이는 BIT 표기법으로 지정되지 않은 한, 제공된 주소를 자동으로 BYTE 표기법으로 변환합니다. 이는 연속된 메모리 블록을 하나의 요청으로 읽을 수 있도록 하기 위함입니다.
• I/Q 디바이스 형식: %[Device Name][Data Type][Base Number].[Slot Number].[Module Number]
  • Base Number: 0 ~ 127 범위이며, 10진수로 표시됩니다.
  • Slot Number: 0 ~ 15 범위이며, 10진수로 표시됩니다.
  • Module Number: 일반 형식의 Address Number와 유사하며, Data Type 형태로 표시됩니다.
• U 디바이스 형식: %[Device Name][Data Type][Base Number].[Slot Number].[Channel Number]
  • Base Number: 0 ~ 7 범위이며, 10진수로 표시됩니다.
  • Slot Number: 0 ~ 15 범위이며, 10진수로 표시됩니다.
  • Channel Number: 일반 형식의 Address Number와 유사하며, Data Type 형태로 표시됩니다.

메모리 영역 및 범위

디바이스	기호	비트 주소	BYTE 주소	WORD 주소	DWORD 주소	QWORD 주소	액세스
입력 포인트	I	%IX000.00.00 - %IX127.15.63	%IB000.00.0 - %IB127.15.7	%IW000.00.0 - %IW127.15.3	%ID000.00.0 - %ID127.15.1	%IL000.00.0 - %IL127.15.0	R/W
출력 포인트	Q	%QX000.00.00 - %QX127.15.63	%QB000.00.0 - %QB127.15.7	%QW000.00.0 - %QW127.15.3	%QD000.00.0 - %QD127.15.1	%QL000.00.0 - %QL127.15.0	R/W
자동 변수	A	%AX0000000 - %AX8388607	%AB0000000 - %AB1048575	%AW000000 - %AW524287	%AD000000 - %AD262143	%AL000000 - %AL131071	R/W
직접 변수	M	%MX0000000 - %MX4194303	%MB000000 - %MB524287	%MW000000 - %MW262143	%MD000000 - %MD131071	%ML00000 - %ML65535	R/W
직접 변수	R	%RX000000 - %RX524287	%RB00000 - %RB65535	%RW00000 - %RW32767	%RD00000 - %RD16383	%RL0000 - %RL8191	R/W
직접 변수	W	%WX0000000 - %WX8388607	%WB0000000 - %WB1048575	%WW000000 - %WW524287	%WD000000 - %WD262143	%WL000000 - %WL131071	R/W
시스템 플래그	F	%FX00000 - %FX65535	%FB0000 - %FB8191	%FW0000 - %FW4095	%FD0000 - %FD2047	%FL0000 - %FL1023	R
PID 플래그	K	%KX000000 - %KX134399	%KB0000 - %KB16799	%KW0000 - %KW8399	%KD0000 - %KD4299	%KL0000 - %KL2199	R/W
HS 링크 플래그	L	%LX000000 - %LX180223	%LB00000 - %LB22527	%LW00000 - %LW11263	%LD0000 - %LD5631	%LL0000 - %LL2815	R/W
아날로그 리프레시 플래그	U	%UX0.00.000 - %UX7.15.511	%UB0.00.00 - %UB7.15.63	%UW0.00.00 - %UW7.15.31	%UD0.00.00 - %UD7.15.15	%UL0.00.00 - %UL7.15.7	R/W
P2P 파라미터 플래그	N	%NX000000 - %NX401407	%NB00000 - %NB50175	%NW00000 - %NW25087	%ND00000 - %ND12543	%NL0000 - %NL6271	R/W

XGK

XGK-CPU* / XBM / XBC

형식

• 일반 형식: [Device Name][Address Number]
  • 비트 및 WORD 형식을 모두 지원하는 디바이스의 경우, 차이점은 주소의 마지막 문자에 비트 번호(16진수 표기)가 포함되는지 여부입니다.
    • 디바이스가 비트 주소 지정만 지원하는 경우, 이 비트 번호는 사용되지 않습니다(T 및 C 디바이스).
• U 디바이스 형식: [Device Name][Base Number].[Slot Number].[Special Module Inner WORD Number]
  • Base Number: 0 ~ 7 범위이며, 10진수로 표시됩니다.
  • Slot Number: 0 ~ F 범위이며, 16진수로 표시됩니다.
  • Special Module Inner WORD Number: 0 ~ 31 범위이며, 10진수로 표시됩니다.

메모리 영역 및 범위

디바이스	기호	비트 주소	WORD 주소	액세스
입력/출력 릴레이	P	P00000 - P2047F	P0000 - P2047	R/W
보조 릴레이	M	M00000 - M2047F	M0000 - M2047	R/W
킵 릴레이	K	K00000 - K4095F	K0000 - K4095	R/W
링크 릴레이	L	L000000 - L11263F	L00000 - L11263	R/W
특수 릴레이	F	F00000 - F2047F	F0000 - F2047	R
타이머 - 접점	T	T0000 - T2047	-	R/W
카운터 - 접점	C	C0000 - C2047	-	R/W
타이머 - 현재값	T	-	T0000 - T2047	R/W
카운터 - 현재값	C	-	C0000 - C2047	R/W
데이터 레지스터	D	-	D00000 - D32767	R/W
특수 모듈 레지스터	U	-	U00.00 - U7F.31	R/W
인덱스 레지스터	Z	-	Z000 - Z127	R/W
통신 데이터 레지스터	N	-	N00000 - N21503	R/W
파일 레지스터	R	-	R00000 - R32767	R/W
파일 레지스터	ZR	-	ZR00000 - ZR65535	R/W

XGK-CPUSN / XGK-CPUHN / XGK-CPUUN

메모리 영역 및 범위

디바이스	기호	비트 주소	WORD 주소	액세스
입력/출력 릴레이	P	P00000 - P4095F	P0000 - P4095	R/W
보조 릴레이	M	M00000 - M4095F	M0000 - M4095	R/W
킵 릴레이	K	K00000 - K4095F	K0000 - K4095	R/W
링크 릴레이	L	L000000 - L11263F	L00000 - L11263	R/W
특수 릴레이	F	F00000 - F4095F	F0000 - F4095	R
타이머 - 접점	T	T0000 - T8191	-	R/W
카운터 - 접점	C	C0000 - C4095	-	R/W
타이머 - 현재값	T	-	T0000 - T8191	R/W
카운터 - 현재값	C	-	C0000 - C4095	R/W
스텝 컨트롤러	S	-	S000 - S255	R/W
데이터 레지스터	D	-	D000000 - D524287	R/W
특수 모듈 레지스터	U	-	U00.00 - U7F.31	R/W
인덱스 레지스터	Z	-	Z000 - Z255	R/W
통신 데이터 레지스터	N	-	N00000 - N21503	R/W
파일 레지스터	R	-	R00000 - R32767	R/W
파일 레지스터	ZR	-	ZR000000 - ZR524287	R/W
