Fatek FBS 소개
Fatek FBS

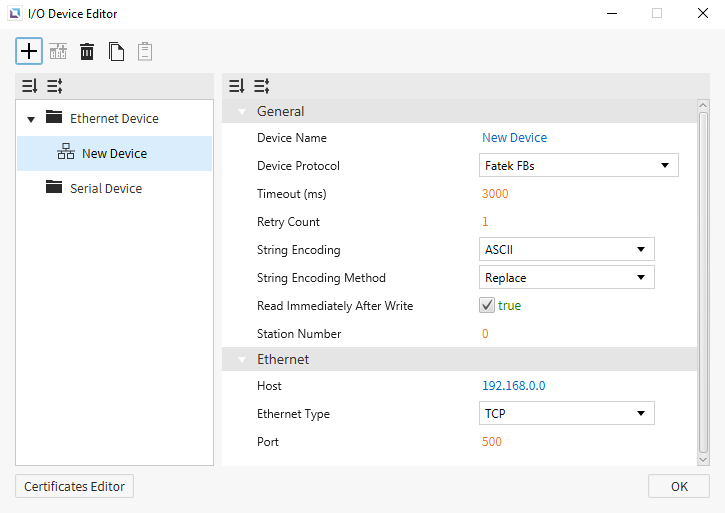

Canvas는 Fatek FBS를 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 이 프로토콜은 모든 Fatek PLC와 함께 작동합니다. 이 옵션을 선택해도 별도로 나타나는 특정 설정은 없습니다.
메모리 영역 및 범위
| 메모리 영역 | 기호 | 비트 주소 | WORD 주소 | DWORD 주소 | 주소 표기법 | 액세스 |
|---|---|---|---|---|---|---|
| 입력 - 접점 | X | X0000 - X9999 | WX0000 - WX9984 | DWX0000 - DWX9968 | 10진수 | R |
| 출력 릴레이 | Y | Y0000 - Y9999 | WY0000 - WY9984 | DWY0000 - DWY9968 | 10진수 | R/W |
| 내부 릴레이 | M | M0000 - M9999 | WM0000 - WM9984 | DWM0000 - DWM9968 | 10진수 | R/W |
| 스텝 릴레이 | S | S0000 - S9999 | WS0000 - WS9984 | DWS0000 - DWS9968 | 10진수 | R/W |
| 타이머 - 접점 | T | T0000 - T9999 | WT0000 - WT9984 | DWT0000 - DWT9968 | 10진수 | R/W |
| 카운터 - 접점 | C | C0000 - C9999 | WC0000 - WC9984 | DWC0000 - DWC9968 | 10진수 | R/W |
| 타이머 레지스터 | TMR | - | RT0000 - RT9999 | DRT0000 - DRT9998 | 10진수 | R/W |
| 카운터 레지스터 | CTR | - | RC0000 - RC9999 | DRC0000 - DRC9998 | 10진수 | R/W |
| 데이터 레지스터 | HR | - | R0000 - R65535 | DR0000 - DR65534 | 10진수 | R/W |
| 데이터 레지스터 | DR | - | D0000 - D65535 | DD0000 - DD65534 | 10진수 | R/W |
| 파일 레지스터 | FR | - | F0000 - F65535 | DF0000 - DF65534 | 10진수 | R/W |
