EtherNet/IP (ODVA) 소개
EtherNet/IP (ODVA)

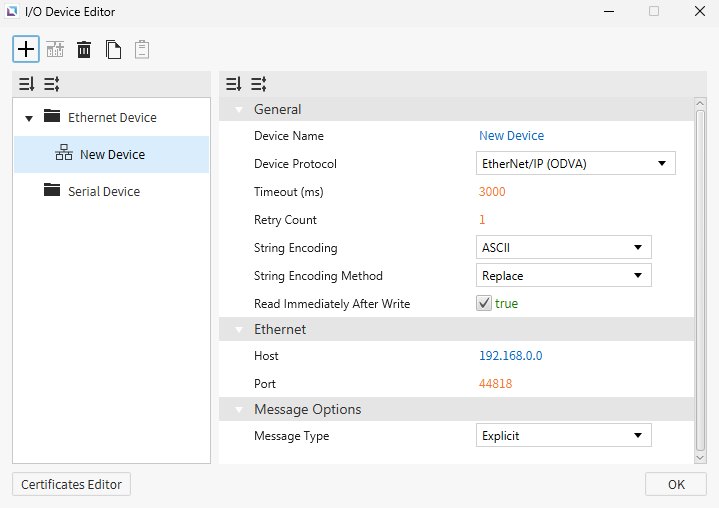

EtherNet/IP (ODVA)는 Canvas에서 지원되며, 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용자는 Message Type을 explicit, implicit, UCMM 중에서 선택할 수 있습니다.
Explicit 및 UCMM 메시징
| 메모리 영역 | 기호 | 디지털 | 아날로그 | 액세스 |
|---|---|---|---|---|
| 속성 | - | 0x{Class ID}:0x{Instance ID}.0x{Attribute ID} | 0x{Class ID}:0x{Instance ID}.0x{Attribute ID} | R/W |
| 배열/구조체 속성 | - | 0x{Class ID}:0x{Instance ID}.0x{Attribute ID}[{Byte Offset}] | 0x{Class ID}:0x{Instance ID}.0x{Attribute ID}[{Bit Offset}] | R/W |
Implicit 메시징
| 메모리 영역 | 기호 | 디지털 | 아날로그 | 액세스 |
|---|---|---|---|---|
| 입력 어셈블리 | - | input[{Byte Offset}] | input[{Bit Offset}] | R/W |
| 출력 어셈블리 | - | output[{Byte Offset}] | output[{Bit Offset}] | R/W |
