EtherNet/IP (Allen-Bradley) 소개

EtherNet/IP (Allen-Bradley)​

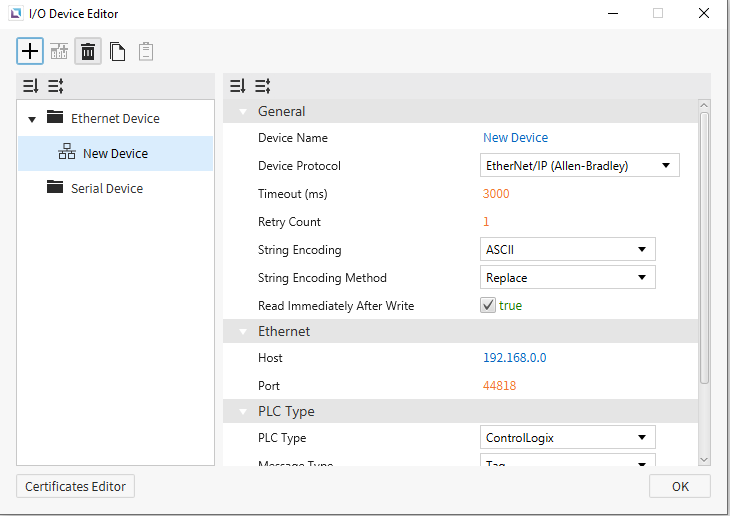

Canvas는 Allen-Bradley의 EtherNet/IP를 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용자는 Allen-Bradley PLC Type, Message Type을 선택하고 Use Multiple Service 토글을 사용할 수 있습니다.

ControlLogix 및 CompactLogix SLC 매핑(PCCC)​

형식​

  • 일반 형식: {Symbol}{File Number}:{Element Number}/{Bit Number}

메모리 영역 및 범위​

메모리 영역기호디지털아날로그주소 표기법액세스
바이너리 파일BB{0-999}:{0-65535}/{0-15}B{0-999}:{0-65535}10진수R/W
정수 파일NN{0-999}:{0-65535}/{0-15}N{0-999}:{0-65535}10진수R/W
실수 파일F-F{0-999}:{0-65535}10진수R/W

MicroLogix (PCCC)​

형식​

  • 일반 형식: {Symbol}{File Number}:{Element Number}/{Bit Number}

메모리 영역 및 범위​

메모리 영역기호디지털아날로그주소 표기법액세스
출력 파일OO:0.0/0 - O:0.30/15O:0.0 - O:0.3010진수R/W
입력 파일II:0.0/0 - I:0.30/15I:0.0 - I:0.3010진수R
상태 파일SS:0/0 - S:163/15S:0 - S:16310진수R
바이너리 파일BB3:0/0 - B3:255/15
B9:0/0 - B255:255/15		B3:0 - B3:255
B9:0 - B255:255		10진수R/W
정수 파일NN7:0/0 - N7:255/15
N9:0/0 - N255:255/15		N7:0 - N7:255
N9:0 - N255:255		10진수R/W
실수 파일F-F8:0 - F255:25510진수R/W
롱 파일L-L9:0 - F255:25510진수R/W
문자열 파일ST-ST9:0 - ST255:25510진수R/W
타이머 파일TT4:0.0/0 - T4:255.2/15
T9:0.0/0 - T255:255.2/15		T4:0.0 - T4:255.2
T9:0.0 - T255:255.2		10진수R/W
카운터 파일CC5:0.0/0 - C5:255.2/15
C9:0.0/0 - C255:255.2/15		C5:0.0 - C5:255.2
C9:0.0 - C255:255.2		10진수R/W
제어 파일RR6:0.0/0 - R6:255.2/15
R9:0.0/0 - R255:255.2/15		R6:0.0 - R6:255.2
R9:0.0 - R255:255.2		10진수R/W

ControlLogix/CompactLogix/Micro800 시리즈 (태그 기반)​

메모리 영역 및 범위​

메모리 영역기호디지털아날로그주소 표기법액세스비고
컨트롤 태그

전역 태그		-{Native Tag Name}{Native Tag Name}-R/W-
로컬 태그-Program:{Program Name}.{Native Tag Name}Program:{Program Name}.{Native Tag Name}-R/WMicro800은 지원되지 않음
배열 태그

(전역 및 로컬)		-{Native Tag Name}[{element index}]{Native Tag Name}[{element index}]-R/W1차원 배열만 지원됨
