이더넷 디바이스
이더넷 디바이스

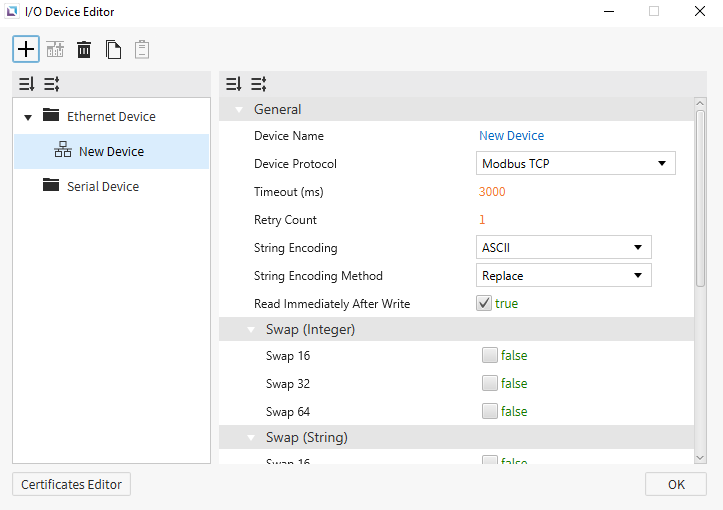

이더넷 디바이스는 다른 디바이스와의 연결이 이더넷 연결을 통해 이루어질 때 사용됩니다. 사용자는 연결하려는 디바이스의 IP, Ethernet Type, Port를 입력해야 합니다. 선택한 프로토콜에 따라 PLC Type도 설정할 수 있습니다. 사용자는 String Encoding과 String Encoding Method도 선택할 수 있습니다. Timeout 시간, Retry Count와 같은 다른 설정도 구성할 수 있습니다. 사용자는 디바이스의 이름과 통신 프로토콜도 변경할 수 있습니다.
통신 케이블 배선
이더넷을 지원하는 I/O 디바이스는 다음 케이블을 사용합니다:
RJ45
이 인터페이스는 10BaseT/100BaseTX에 대한 표준 IEEE802.3을 충족합니다. 아래와 같이 RJ45의 케이블 및 핀 배열 번호를 구성할 수 있습니다.
| RJ45 커넥터 | RJ45 잭 |
|---|---|
 |  |
다이렉트 케이블 (Host ↔ Hub)
다이렉트 케이블은 이더넷 허브 또는 스위치를 매개로 하여 Xpanel을 I/O 디바이스에 연결할 때 사용됩니다.
| 케이블 | 번호 | 색상 | 색상 | 번호 | 케이블 |
|---|---|---|---|---|---|
 | 1 | Orange/White | Orange/White | 1 |  |
| 2 | Orange | Orange | 2 | ||
| 3 | Green/White | Green/White | 3 | ||
| 4 | Blue | Blue | 4 | ||
| 5 | Blue/White | Blue/White | 5 | ||
| 6 | Green | Green | 6 | ||
| 7 | Brown/White | Brown/White | 7 | ||
| 8 | Brown | Brown | 8 |
크로스오버 케이블 (Host ↔ Host)
크로스오버 케이블은 Xpanel을 I/O 디바이스에 직접 연결할 때 사용됩니다.
| 케이블 | 번호 | 색상 | 색상 | 번호 | 케이블 |
|---|---|---|---|---|---|
| 1 | Orange/White | Green/White | 1 |  |
| 2 | Orange | Green | 2 | ||
| 3 | Green/White | Orange/White | 3 | ||
| 4 | Blue | Blue | 4 | ||
| 5 | Blue/White | Blue/White | 5 | ||
| 6 | Green | Orange | 6 | ||
| 7 | Brown/White | Brown/White | 7 | ||
| 8 | Brown | Brown | 8 |
