DNP3 Ethernet 소개
DNP3 Ethernet

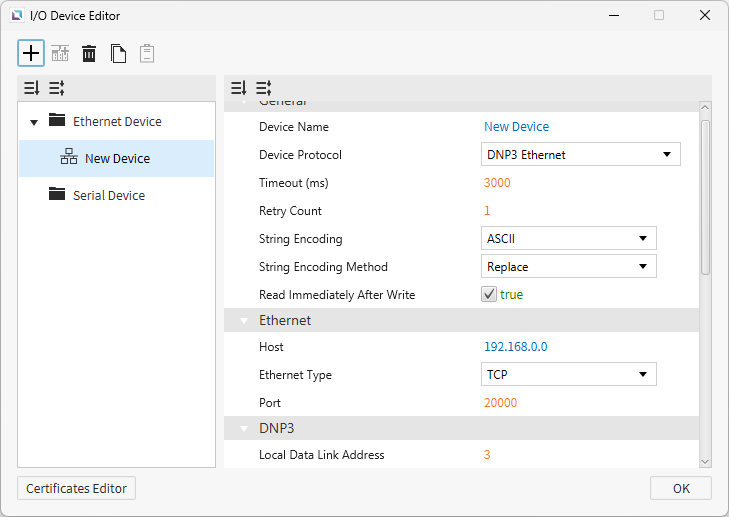

Canvas는 DNP3 Ethernet을 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용자는 Local Data Link Address, Remote Data Link Address, Explicit Scan Interval, Integrity Poll Interval, Class 1-3 Poll Interval, Unsolicited Event Class 1-3, Analog Operation Mode, Binary Operation Mode, Binary Operation Type, Time Sync Mode, Integrity On Start Up, Integrity On Event Overflow를 구성할 수 있습니다.
형식
| 그룹 | 변형 | 디지털 | 아날로그 | 주소 표기법 | 액세스 |
|---|---|---|---|---|---|
| 1: 바이너리 입력 | 0: 기본 변형 1: 패킷 형식 2: 플래그 포함 | 1.{0, 1, 2}.{0-65535}.{Value, Explicit} | 1.{0, 1 ,2}.{0-65535}.{Flags, Timestamp} | 10진수 | R |
| 3: 더블 바이너리 입력 | 0: 기본 변형 1: 패킷 형식 2: 플래그 포함 | - | 3.{0, 1, 2}.{0-65535}.{Value, Explicit, Flags, Timestamp} | 10진수 | R |
| 10: 바이너리 출력 | 0: 기본 변형 1: 패킷 형식 2: 출력 상태 플래그 포함 | 10.{0, 1, 2}.{0-65535}.{Value, Explicit} | 10.{0, 1, 2}.{0-65535}.{Flags, Timestamp} | 10진수 | R/W(Value, Explicit) |
| 20: 카운터 | 0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 5: 32비트, 플래그 미포함 6: 16비트, 플래그 미포함 | - | 20.{0, 1, 2, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp} | 10진수 | R |
| 21: 프리즈 카운터 | 0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 5: 32비트, 플래그+시간 포함 6: 16비트, 플래그+시간 포함 9: 32비트, 플래그 미포함 10: 16비트, 플래그 미포함 | - | 21.{0, 1, 2, 5, 6, 9, 10}.{0-65535}.{Value, Explicit, Flags, Timestamp} | 10진수 | R |
| 30: 아날로그 입력 | 0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 3: 32비트, 플래그 미포함 4: 16비트, 플래그 미포함 5: 단정밀도, 플래그 포함 6: 배정밀도, 플래그 포함 | - | 30.{0, 1, 2, 3, 4, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp} | 10진수 | R |
| 40: 아날로그 출력 | 0: 기본 변형 1: 32비트, 플래그 포함 2: 16비트, 플래그 포함 3: 단정밀도, 플래그 포함 4: 배정밀도, 플래그 포함 | - | 40.{0, 1, 2, 3, 4}.{0-65535}.{Value, Explicit, Flags, Timestamp} | 10진수 | R/W(Value, Explicit) |
