Beckhoff ADS/AMS 소개
Beckhoff ADS/AMS

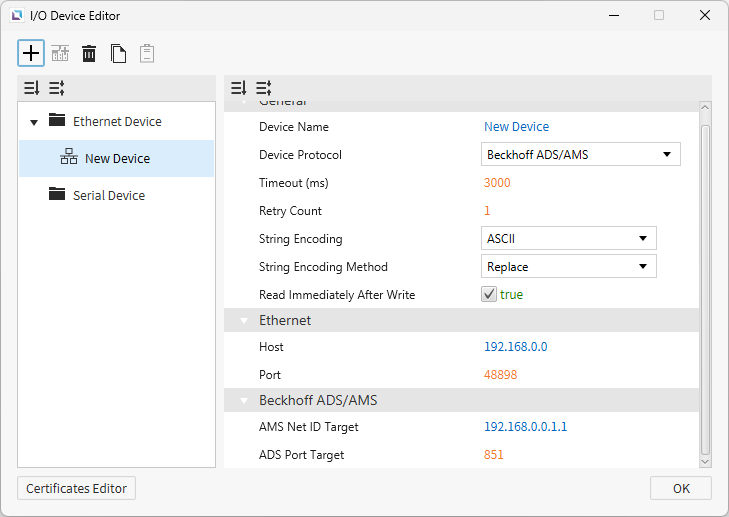

Canvas는 Beckhoff ADS/AMS를 지원하여 이 프로토콜을 지원하는 다른 디바이스와 연결할 수 있습니다. 사용자는 AMS Net ID Target과 ADS Port Target을 구성할 수 있습니다.
형식
{Memory Area}{Data Type}{Memory Position}.{Bit Number}
속성
- AMS Net ID Target
- ADS/AMS 네트워크에서 대상 디바이스의 주소입니다.
- 값은 각 구간이 0~255 범위인
X.X.X.X.X.X형식의 6부분 숫자 식별자여야 합니다.
- ADS Port Target
- 대상 서비스를 식별하는 포트 번호입니다.
메모리 영역 및 범위
| 기호 | 디지털 | 아날로그 | 주소 표기법 | 액세스 |
|---|---|---|---|---|
| M | M0.0 - M65535.7 | M0 - M65535 | 10진수 | R/W |
| MX | MX0.0 - MX65535.7 | - | 10진수 | R/W |
| MB | - | MB0 - MB65535 | 10진수 | R/W |
| MW | - | MW0 - MW65535 | 10진수 | R/W |
| MD | - | MD0 - MD65535 | 10진수 | R/W |
| I | I0.0 - I65535.7 | I0 - I65535 | 10진수 | R/W |
| IX | IX0.0 - IX65535.7 | - | 10진수 | R/W |
| IB | - | IB0 - IB65535 | 10진수 | R/W |
| IW | - | IW0 - IW65535 | 10진수 | R/W |
| ID | - | ID0 - ID65535 | 10진수 | R/W |
| Q | Q0.0 - Q65535.7 | Q0 - Q65535 | 10진수 | R/W |
| QX | QX0.0 - QX65535.7 | - | 10진수 | R/W |
| QB | - | QB0 - QB65535 | 10진수 | R/W |
| QW | - | QW0 - QW65535 | 10진수 | R/W |
| QD | - | QW0 - QW65535 | 10진수 | R/W |
