BACnet/IP Ethernet 소개
BACnet/IP

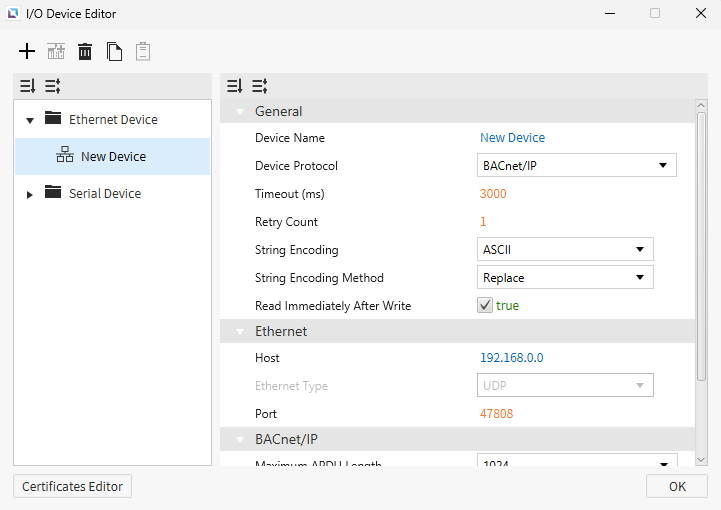

Canvas는 BACnet/IP Ethernet 통신을 지원합니다. 사용자는 Maximum APDU Length, Use Read Property Multiple, Maximum Items per Request, Write Request Priority를 구성할 수 있습니다.
형식
- 형식 옵션 1:
- {Object Type Name}.{Instance Number}.{Property Name}
- {Object Type Name}.{Instance Number}.{Property Name}[Array Index]
- 형식 옵션 2:
- {Object Type ID}.{Instance Number}.{Property ID}
- {Object Type ID}.{Instance Number}.{Property ID}[Array Index]
지원되는 표준 오브젝트 종류 및 속성
지원되는 오브젝트
오브젝트 ID 범위: 0 ~ 1,023
| 오브젝트 종류 이름 | 오브젝트 종류 ID |
|---|---|
| AnalogInput | 0 |
| AnalogOutput | 1 |
| AnalogValue | 2 |
| BinaryInput | 3 |
| BinaryOutput | 4 |
| BinaryValue | 5 |
| Device | 8 |
| MultiStateInput | 13 |
| MultiStateOutput | 14 |
| MultiStateValue | 19 |
| LifeSafetyPoint | 21 |
| LifeSafetyZone | 22 |
지원되는 인스턴스 번호
인스턴스 번호 범위: 0 ~ 4,194,302
지원되는 속성
속성 ID 범위: 0 ~ 4,194,303
| 속성 이름 | 속성 ID | 비고 |
|---|---|---|
| Description | 28 | 문자열 타입만 해당 |
| EventState | 36 | - |
| NumberOfStates | 74 | - |
| ObjectID | 75 | - |
| ObjectName | 77 | 문자열 타입만 해당 |
| ObjectType | 79 | - |
| PresentValue | 85 | - |
| PriorityArray | 87 | 배열 타입 요소에 접근하려면 [] 사용 |
| Units | 117 | - |
| Mode | 160 | - |
