ATIVA Ethernet 소개
ATIVA Ethernet

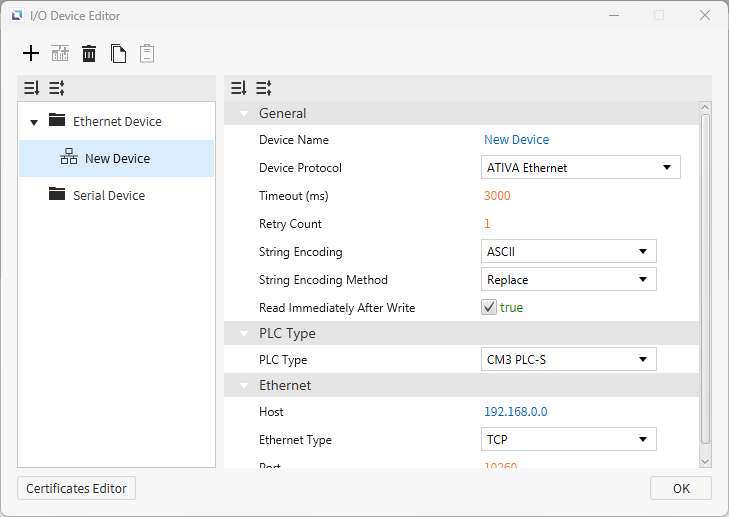

Canvas는 ATIVA Ethernet 프로토콜을 지원합니다. 이 프로토콜은 다른 ATIVA 디바이스와 연결하기 위한 기본 HMI 프로토콜입니다. 사용자는 작업 중인 ATIVA PLC Type을 선택할 수 있습니다. ATIVA PLC에는 추가 옵션이 없으며, 모든 ATIVA PLC에서 설정이 동일하게 유지됩니다.
형식
- 아날로그 태그 형식: {Symbol}{Address Number}
- 예: D0는 WORD 전체 값을 가져옵니다.
- 디지털 태그 형식: {Symbol}{Address Number}{Bit Number}
- 예: D0A는 WORD D0의 10번째 비트 값을 가져옵니다.
메모리 영역 및 범위
| 메모리 영역 | 기호 | 디지털 | 아날로그 | 액세스 |
|---|---|---|---|---|
| 외부 입력 | X | X000.0 - X511.F | X0000 - X5110 | R |
| 외부 출력 | Y | Y000.0 - Y511.F | Y0000 - Y5110 | R/W |
| 내부 릴레이 | M | M000.0 - M999.F | M0000 - M9990 | R/W |
| 내부 릴레이 | L | L000.0 - L999.F | L0000 - L9990 | R/W |
| 래치(비휘발성) 릴레이 | K | K000.0 - K999.F | K0000 - K9990 | R/W |
| 플래그 | F | F000.0 - F127.F | F0000 - F1270 | R |
| 타이머 - 출력 | T | T0000 - T4095 | - | R/W |
| 타이머 - 현재값 | TC | - | TC0000 - TC4095 | R/W |
| 타이머 - 설정값 | TS | - | TS0000 - TS4095 | R/W |
| 카운터 - 출력 | C | C0000 - C4095 | - | R/W |
| 카운터 - 현재값 | CC | - | CC0000 - CC4095 | R/W |
| 카운터 - 설정값 | CS | - | CS0000 - CS4095 | R/W |
| 스텝 컨트롤러 | S | - | S00 - S99 | R/W |
| 데이터 메모리 | D | D00000.0 - D31999.F | D00000 - D31999 | R/W |
| 인덱스 레지스터 | R | - | R00 - R19 | R/W |
| 서브루틴 | Z | - | Z0000 - Z1029 | R/W |
| 순차 기능 차트 | Q | Q000.0 - Q511.F | Q0000 - Q5110 | R/W |
